Maszyna do zaciskania APG z systemem grzewczym o mocy 24 lub 36 kV

Maszyna do zaciskania APG z systemem grzewczym o mocy 24 lub 36 kV

Miejsce pochodzenia Chiny
Nazwa handlowa JT-RESIN
Orzecznictwo SGS，CE,UL
Numer modelu 888
Szczegóły produktu
Zastosowanie:
Produkcja żywicy epoksydowej
Środek izolujący:
żywica epoksydowa
Struktura obwodu magnetycznego:
Typ kombinowany
rozmiar płytki zaciskowej:
1000x1000mm
Min. Max. uderzenie płyty zacisku:
250x1650 mm
Moc ogrzewania:
36kw
Specyfikacja:
900*900*900
Zapewnione usługi posprzedażowe:
Inżynierowie dostępni do obsługi maszyn za granicą
Źródło prądu:
Elektryczne
System sterowania:
PLC
Częstotliwość:
50 Hz/60 Hz
Rodzaj:
Maszyny przemysłowe
napięcie:
220V/380V
Gwarancja:
1 rok
Materiał:
żywica epoksydowa
Warunki:
Używany
Podkreślić:

Lbs APG CLAMPING MACHINE

,

System grzewczy APG

,

36 kV APG KLAPPING MACHINE

Warunki płatności i wysyłki
Minimalne zamówienie
1 szt
Cena
consult
Szczegóły pakowania
drewniany
Czas dostawy
5 dni
Zasady płatności
T/T, Western Union, MoneyGram, D/P
Możliwość Supply
100 sztuk/miesiąc
Opis produktu

Maszyna APG
1Rozmiar płyty zaciskowej: 1250*800 mm
2Główna siła zaciskania: 400KN
3Maksymalny strzał otwierający: 1200 mm
4Siła na górnym cylindrze: 30KN
5. siła w dół: 30KN
6Moc ogrzewania: 24 kW
8.Z ekranem dotykowym na stronie sterowania
wstrzyknięcie
7Waga brutto: 8000 kg
8.Zachylenie maszyny: 5° wzdłuż hydraulicznej osi XOpis produktu





Opis produktu

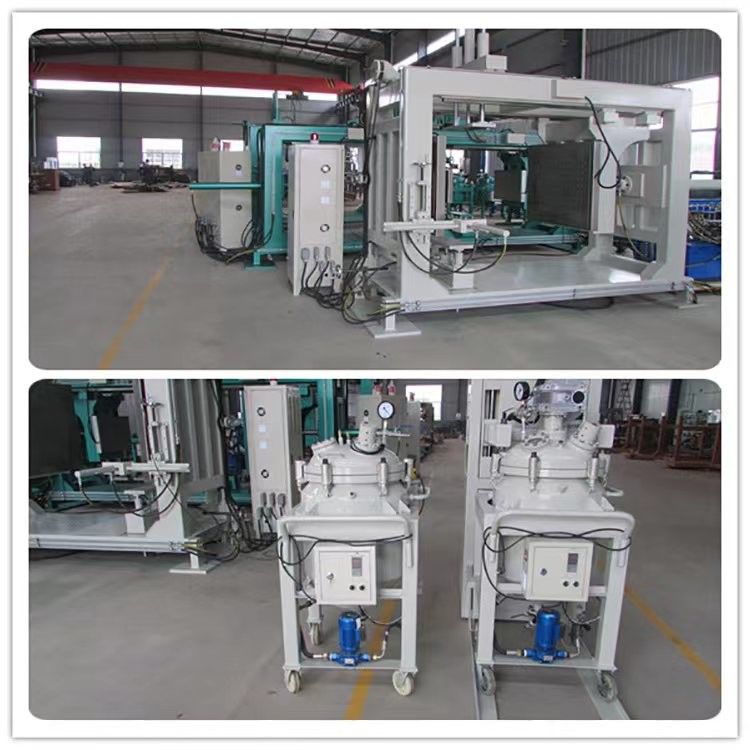

Wstrzykiwacz i mieszanie z maszyną APGMaszyna do zaciskania APG z systemem grzewczym o mocy 24 lub 36 kV 0
Maszyna do zaciskania APG z systemem grzewczym o mocy 24 lub 36 kV 1


24 kV.
Maszyna do zaciskania APG z systemem grzewczym o mocy 24 lub 36 kV 2- Nie.Maszyna do zaciskania APG z systemem grzewczym o mocy 24 lub 36 kV 5- Nie.Maszyna do zaciskania APG z systemem grzewczym o mocy 24 lub 36 kV 8- Nie.Maszyna do zaciskania APG z systemem grzewczym o mocy 24 lub 36 kV 11- Nie.

APG Clamping Machine proces przepływu
Maszyna do zaciskania APG z systemem grzewczym o mocy 24 lub 36 kV 14- Nie.
System przygotowywania próżniowego żywicy epoksydowej Wniosek techniczny
I. Przepisy ogólne
1W specyfikacji przedstawiono wymagania techniczne dotyczące konstrukcji, konstrukcji, montażu, badań i eksploatacji urządzeń.
2. specyfikacje określone w niniejszej specyfikacji technicznej stanowią minimalne wymagania techniczne, nie wszystkie szczegóły techniczne są określone,a przepisy odpowiednich norm i specyfikacji nie są w pełni cytowane, Dostawca zapewnia, aby dostarczane produkty i usługi były zgodne z niniejszą Umową oraz odpowiednimi normami krajowymi i przemysłowymi oraz były funkcjonalne i dobrze funkcjonowały.musi spełniać wymagania obowiązkowych krajowych norm i norm w zakresie bezpieczeństwa i ochrony środowiska.
3. projekt jest projektem pod klucz, dostawca odpowiada za produkcję, transport, instalację, uruchomienie, szkolenie i serwis sprzętu.
4. sprzęt dostarczony przez dostawcę narusza prawa własności intelektualnej, odpowiedzialność za wykroczenie ponosi dostawca i nie może zaszkodzić interesom kupującego.
5Po wejściu w życie umowy dostawca dostarcza nabywcy harmonogram produkcji, który spełnia wymagania dotyczące daty dostawy.
6. plan rozmieszczenia wyposażenia dostarczonego przez dostawcę, schemat stanu podstawowego, schemat elektryczny, schemat konstrukcji głównych elementów itp.,Kupujący musi potwierdzić przed wprowadzeniem do produkcjiDostawca bezwarunkowo zmienia problemy, które nie spełniają wymogów niniejszej specyfikacji technicznej.
7. specyfikacja wyposażenia musi zawierać zasadę działania, konstrukcję, instrukcje montażu, metody działania i środki ostrożności, częste usterki i metody obsługi;dostawców i specyfikacji modeli całego sprzętu i wszystkich ważnych systemów.
8. dostawca zobowiązuje się do dostarczenia stosownej, dojrzałej i sprawdzonej technologii do wyposażenia do odlewu.

II. Zakres zastosowania urządzeń
Sprzęt do odlewania próżniowego w tym systemie nadaje się do odlewania cewki z żywicy epoksydowej różnych produktów elektrycznych z żywicy epoksydowej: transformatora, transformatora suchego, cewki tłumiącej łuk, reaktora,przekształcacz uziemienia itp. (stosowane są zarówno systemy z dodatkiem wypełniacza, jak i bez dodatku żywicy wypełniającej).

III. Prosty opis produkcji urządzeń
1. rodzaje produktów: różne transformatory, transformatory suche, cewki tłumiące łuk, transformatory uziemieniowe, reaktory rdzeniowe i inne produkty elektryczne.
2. nadaje się do codziennej ciągłej produkcji.
3- Warunki użytkowania sprzętu
    1. Miejsce obsługi sprzętu: w pomieszczeniach wewnętrznych.
    2. Tryb ogrzewania urządzenia: ogrzewanie elektryczne.
    3. Zasilanie: napięcie:380 V,50 Hz, moc≤55kW.
    4. powietrze sprężone: przepływ:3/min, ciśnienie 0,8 MPa.
    5. Warunki środowiskowe: temperatura środowiskowa-15temperatury oC ~ + 40oC, wilgotność względna ≤ 95 °C.
4. elementy elektryczne marki Schneider.

IV. Główne elementy wyposażenia:
  1. system odgazowania mieszaniny żywicy wstępnie zmieszanej (300 l) - 1 zestaw
  2. system odgazowania mieszaniny z środkiem utwardzającym wstępnie zmieszanego (300 l) - 1 zestaw
  3. System odgazowania środka utwardzającego żywicę (300 l) - 1 zestaw
  4. Rurociąg rozładowywania materiału - 4 zestawy.
  5. Zbiornik do mieszania i układ grzewczy rurociągów materiałowych ----2 zestawy
  6. Systemy sprężonego powietrza --1 zestaw
  7. Elektroniczne systemy ważenia i systemy podawania - 2 zestawy.
  8. Rury rozpakowania torby 1 zestaw
  9. Zbiorniki suszące do pakowania - 1 zestaw
  1. Podsycacz próżniowy-- 1 zestaw
  2. System sterowania i pomiaru - 1 zestaw
  3. Sprzęt stalowa platforma operacyjna - 2 zestawy

- Parametry techniczne i opis urządzeń
  1. Wielkość zbiornika mieszania: 300 l
  2. Prędkość pompowania głównej pompy w układzie próżniowym większa niż 300 pa L/S (użytkownicy)
  3. Temperatura pracy zbiornika mieszania 60~75oC (regulowalne)
  4. Urządzenia te wykorzystują automatyczny dynamiczny mikser do mieszania materiału.
5Automatyczne rejestrowanie zbiornika materiału, temperatury formy, próżni, można ustawić wcześniej ilość materiału jest automatyczne sterowanie.
7. każdy zbiornik mieszania posiada ogrzewanie elektryczne, olej przewodzący ciepło jako medium przesyłu ciepła, automatyczne sterowanie temperaturą.Żywica i środek utwardzający wdycha się bezpośrednio z wlewu zbiornika do przemieszczenia.
8. zbiornik odgazowania próżniowego przyjmuje urządzenie odgazowania folii i urządzenie mieszania kotwiczenia.

. Warunki techniczne systemów

  1. System odgazowania mieszaniny żywicy o pojemności 300L: 1 zestaw (odpowiednio dla mieszaniny żywicy + wypełniacza)
    1. Główne parametry techniczne
Wewnętrzna objętość skuteczna: 300 l
Wymagania w odniesieniu do urządzeń do pomiaru temperatury
Praktyczna próżnia: 50~200 Pa (regulowana)
Poziom wycieku bez obciążenia: < 100 Pa.L.S
Temperatura pracy: temperatura w pomieszczeniu ~100oC±2oC ((automatycznie regulowane, automatyczna stała temperatura, alarm o nadciśnieniu)
Temperatura zewnętrznej powierzchni zbiornika: +25oC temperatura otoczenia
Próżnię można regulować w kontrolowanych warunkach, takich jak 50 Pa-200 Pa
    1. do mieszania żywicy epoksydowej i odgazowania próżniowego,
    2. Charakterystyka strukturalna i opis
  2. Zbiornik ma konstrukcję pionową, a wewnętrzna ściana zbiornika wykonana jest ze stali nierdzewnej 304.
  3. Urządzenie odgazowania folii, napęd reduktor (z sterowaniem przekształcaczem częstotliwości).
  4. Mieszanie: urządzenie mieszane typu kotwicy, materiał ze stali nierdzewnej, napęd reduktorów konwersji częstotliwości.
  5. Pokrycie zbiornika posiada wylot do podawania, wylot do wysypania środka utwardzającego żywicę, wylot do próżni, wylot do obserwacji i wylot do pomiaru temperatury.
  6. Z oświetleniem:1.
  7. Ogrzewanie zbiornika: olej przewodzący ciepło pomiędzy warstwami zbiornika, ustawienie dwóch niezależnych centrów grzewczych, łatwe do ogrzewania.
  8. Kontroler temperatury: czujnik temperatury i instrument kontroli temperatury są używane do kontroli temperatury zbiornika, zakres kontroli temperatury 40 ~ 120oC ± 5oC.
  9. Wyświetlacz temperatury w zbiorniku:1 czujnik temperatury i instrument wyświetlający temperaturę są używane do wyświetlania temperatury zbiornika, zakres wyświetlacza temperatury 0~200oC.
